D641W-1C氣動通風蝶閥

產品概況

產品型號：D641W-1C
公稱通徑：DN50～2000mm
公稱壓力：0.05~0.6MPa
適用溫度：≦425℃
適用介質：煤氣、含塵氣體、煙道氣等
閥體材質：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
設計標準：GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999

D641W-1C氣動通風蝶閥產品詳情

一、D641W-1C氣動通風蝶閥簡介
       百鋼閥門集團生產銷售的D641W-1C氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。


 二、D641W-1C氣動通風蝶閥主要特點
 1、設計新穎、合理，重量輕，啟閉迅速。
 2、操力矩小，操作方便，省力靈巧。
 3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

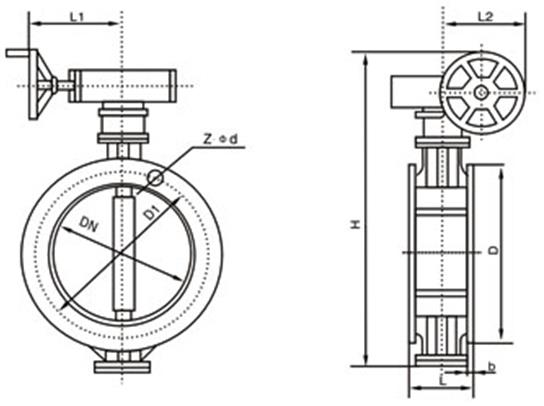

三、D641W-1C氣動通風蝶閥外形尺寸 (PN0.5、2.5)


公稱通徑
毫米 		結構長度
(標準值) 		外形尺寸
(參考值) 		連接尺寸(標準值) 氣動執行器型號
0.05MPa和0.25MPa
DN 英寸 L H H1 D D1 D2 Z-d A W
100 4 120 105 -- 210 170 144 4-18 140 70 GTD63
125 5 120 120 -- 240 200 174 8-18 140 70 GTD63
150 6 120 132 -- 265 225 199 8-18 186 91 GTD83
200 8 140 160 -- 320 280 254 8-18 186 91 GTD83
250 10 140 187 -- 375 335 309 12-18 186 91 GTD83
300 12 170 220 -- 440 395 363 12-22 254 120 GTD110
350 14 170 245 -- 490 445 413 12-22 254 120 GTD110
400 16 190 270 -- 540 495 463 16-22 254 120 GTD110
450 18 190 297 -- 595 550 518 16-22 296 137 GTD127
500 20 190 322 -- 645 600 568 20-22 296 137 GTD127
600 24 210 377 -- 755 705 667 20-26 296 137 GTD127
700 28 210 430 -- 860 810 772 24-26 384 173 GTD160
800 32 210 487 -- 975 920 878 24-30 384 173 GTD160
900 36 250 537 -- 1075 1020 978 24-30 384 173 GTD160
1000 40 250 587 -- 1175 1120 1078 28-30 501 208 GTD190
1200 48 250 687 -- 1375 1320 1280 32-30 501 208 GTD190
1400 56 300 700 -- 1575 1520 1480 36-30 501 208 GTD190
1600 84 300 895 -- 1790 130 1690 40-30 501 208 GTD190
1800 72 300 995 -- 1990 1930 1880 44-30 1090 230 AW17
2000 80 300










溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D641W-1C氣動通風蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
