您當前位置: 產品中心 氣動閥門/電動閥門 氣動三偏心硬密封蝶閥

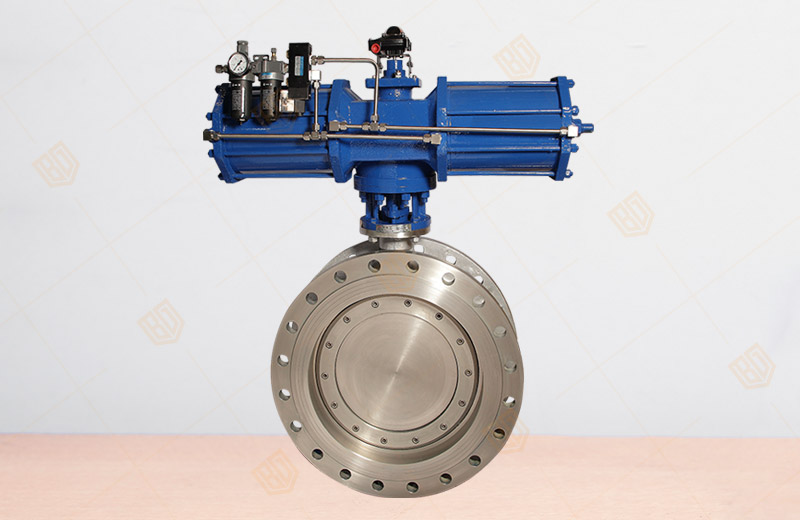

D643H氣動三偏心硬密封蝶閥

產品概況

產品型號:D643H
公稱通徑:DN50~1200mm
公稱壓力:PN0.6~4.0MPa
適用溫度:-40 ℃~425 ℃
適用介質:煤氣、空氣、蒸汽、水、海水、油品等
閥體材質:鑄鋼、不銹鋼、合金鋼等
驅動形式:手動、蝸輪傳動、氣動、液動、電動、電液聯動等
設計標準:GB/T12238-2008
結構長度:GB/T12221-2005
連接標準:JB/T 79.1-1994
壓力試驗:GB/T13927-2008

D643H氣動三偏心硬密封蝶閥產品詳情

D643H氣動三偏心硬密封蝶閥產品說明

       百鋼閥門集團生產銷售的D643H氣動三偏心硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
       驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構,可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品,系長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精湛,工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。


D643H氣動三偏心硬密封蝶閥產品特點

       由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:

1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

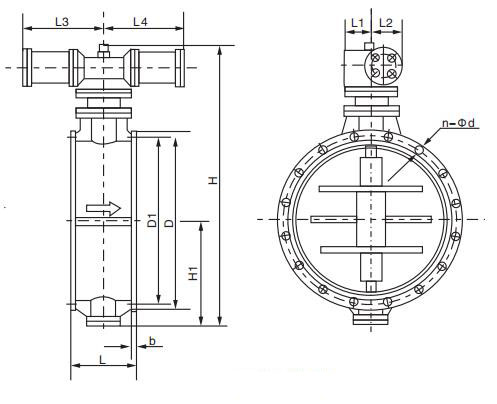

D643H氣動三偏心硬密封蝶閥主要外形尺寸


公稱通徑(DN) 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 460 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 950 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1190 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1255 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1305 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1340 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D643H氣動三偏心硬密封蝶閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
