您當前位置: 產品中心 氣動閥門/電動閥門 電動刀型閘閥

PZ943H/F/X/Y電動刀型閘閥

產品概況

產品型號:PZ943H/F/X/Y
公稱通徑:NPS2"~32", DN50~1200mm
壓力范圍:CL150, PN0.6~2.5MPa
工作溫度:≤200℃
主體材質:碳鋼、不銹鋼
設計標準:API 600、API6D、ASME B16.34、GB/T 12234
結構長度:ASME B16.10、API6D、GB/T 12221
連接標準:ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗:API 598、GB/T 13927、JB/T 9092
壓力-溫度等級:ASME B16.34 、GB/T 12224

PZ943H/F/X/Y電動刀型閘閥產品詳情

PZ943H/F/X/Y電動刀型閘閥基本信息

         百鋼閥門集團生產銷售的PZ943H/F/X/Y電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點,可在工作壓力1.0MPa-2.5MPa,使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏。


PZ943H/F/X/Y電動刀型閘閥閥門特點

1、較短結構長度,節省材料,可使管路系統整體重量大大減輕。

2、占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性。

3、閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由 于閘板腐蝕引起的密封泄漏。

4、上密封填料采用柔性PTFE ,密封可靠、操作輕便靈活。

5、閘板具有閘刀的功能,能有效的閘斷介質中各類雜物。

6、如采用硬密封不銹鋼材質,閥瓣做噴焊處理的話,可以很好的擴展閥門對溫度,壓力的要求。


PZ943H/F/X/Y電動刀型閘閥適應工況
 刀型閘閥產品廣泛用于化工,煤炭,食品,污水,造紙,鋼鐵等到領域,是一種理想的密封閥門。

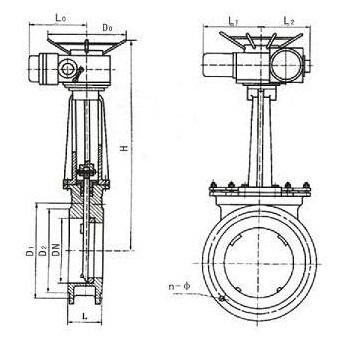

PZ943H/F/X/Y電動刀型閘閥主要外形及連接尺寸:


公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號
0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
1.0MPa 50 48 100 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 2400 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20
300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120
800 127 898 950 2500 319 295 554 309 24-M30 DZ180
900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PZ943H/F/X/Y電動刀型閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
