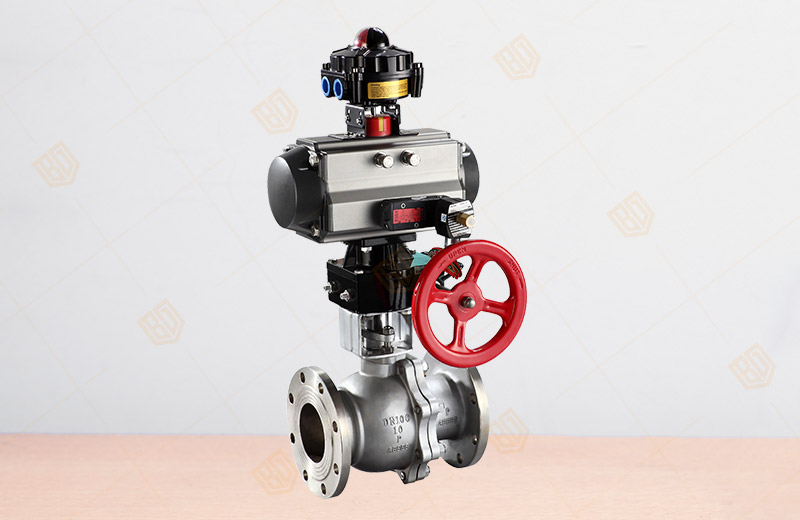

Q641F/H/Y氣動O型切斷球閥

產品概況

產品型號：Q641F/H/Y
公稱通徑：DN15~300mm
公稱壓力：PN1.6~6.4Mpa
適用溫度：-28℃~300℃
閥體材質：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
適用介質：蒸汽、水，硝酸類，醋酸類
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
檢驗主試驗：JB/T 9092、API 598

Q641F/H/Y氣動O型切斷球閥產品詳情

Q641F/H/Y氣動O型切斷球閥概述
      百鋼閥門集團生產銷售的Q641F/H/Y氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠。

一、Q641F/H/Y氣動O型切斷球閥簡介
     氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
       氣動O型切斷球閥具有一秒時間切斷關閉球閥，配防爆裝置，可用燃氣切斷。是由球閥及單作用活塞式氣動執行器組成，廣泛適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。

二、Q641F/H/Y氣動O型切斷球閥工作原理
       氣動O型切斷球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。執行機構與閥用連接軸連接。氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，改變閥的流通面積，達到改變通過閥內介質流量目的。

三、Q641F/H/Y氣動O型切斷球閥產品特點
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈。
3、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
4、閥桿密封可靠，由于閥桿只作旋轉動運而不做升降運動，閥桿的填料密封不易破壞。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、切斷速度快，具有一秒時間切斷能力，且密封性能好，可配防爆裝置，可用燃氣管道切斷。

四、Q641F/H/Y氣動O型切斷球閥零部件材料

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	閥體	4	螺母	7	墊片	10	定位片	13	閥桿
2	密封圈	5	螺柱	8	填料	11	擋圈	14	螺釘
3	球體	6	石體	9	填料壓蓋	12	手柄	15	止推墊片

五、Q641F/H/Y氣動O型切斷球閥性能參數

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

六、Q641F/H/Y氣動O型切斷球閥技術參數

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	AW、DA/SR系列、GTE系列、TH系列等
	氣源壓力	0.4-0.7MPa

七、Q641F/H/Y氣動O型切斷球閥安裝尺寸表

公稱通徑 DN(mm)	尺寸															執 行器型號
	1.6MPa					2.5MPa					4.0MPa					執 行器型號
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q641F/H/Y氣動O型切斷球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
