Z41F46襯氟閘閥

產品概況

產品型號：Z41F46
公稱通徑：DN15～500mm
適用溫度：-50℃～150℃
主要材料：碳鋼、鑄鐵
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

Z41F46襯氟閘閥產品詳情

一、Z41F46襯氟閘閥產品介紹：
百鋼閥門集團生產銷售的Z41F46襯氟閘閥產品是一種帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-20℃~150℃的各種濃度的王水、酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP襯氟閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

Z41F46襯氟閘閥采用的密封副為FEP或其它材料組合，磨擦系數小，啟閉力矩低；填料采用PTFE標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。

二、Z41F46襯氟閘閥應用范圍：
Z41F3、Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

閥體有扁體和圓體兩種形狀：GB國標閥門采用圓體，ANSI磅級美標閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體。

三、Z41F46襯氟閘閥結構特點：
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

A、產品連接件少，整體鋼性好。
B、截流速度快。
C、開度限位機構方便，靈活，精確。
D、體形小巧，外形美觀。
E、操作簡單，省力，維修方便。
F、流體阻力小，密封面受介質的沖蝕小。
G、介質流向不愛限制，不擾流，不降低壓力。

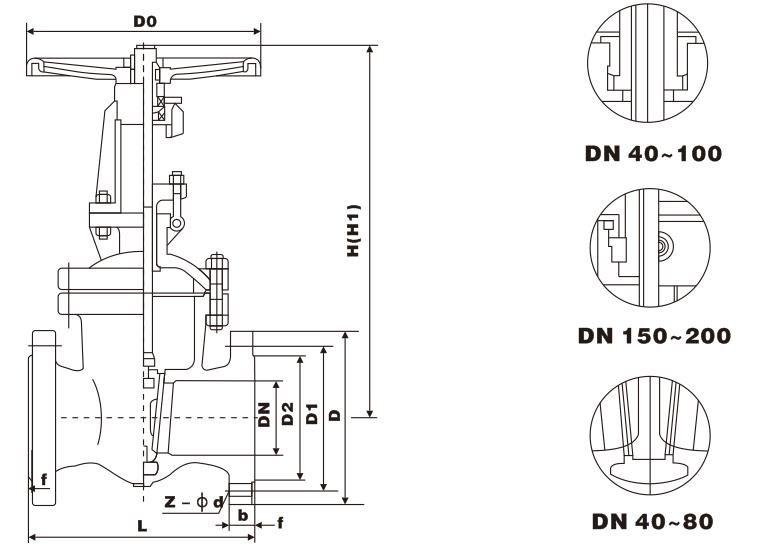

四、Z41F46襯氟閘閥主要外形尺寸

公稱通徑		尺寸							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-d	Do	H	重量kg
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	108	95	65	45	3	15	4-14	120	175	6
20	3/4	117	105	75	55	3	17	4-14	120	195	8
25	1	127	115	85	65	3	17	4-14	160	230	10
32	5/4	140	140	100	75	3	19	4-18	160	245	11
40	3/2	165	150	110	85	3	19	4-18	180	285	13
50	2	178	165	125	100	3	21	4-18	200	300	16
65	5/2	190	185	145	120	3	21	4-18	250	340	20
80	3	203	200	160	135	3	21	8-18	280	410	30
100	4	229	220	180	155	3	23	8-18	300	465	40
125	5	325	250	210	185	3	24	8-18	320	620	60
150	6	350	285	240	210	3	26	8-23	350	710	85
200	8	400	340	295	265	3	26	8-23	450	780	120
250	10	450	395	350	320	3	28	12-23	500	1000	175

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z41F46襯氟閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
