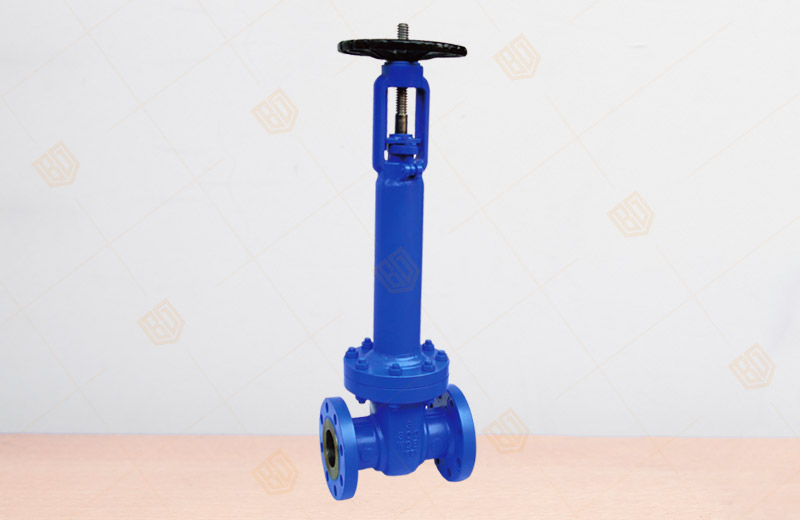

WZ41新型美標波紋管閘閥

產品概況

產品型號：WZ41
公稱通徑：NPS1/2"~6"
公稱壓力：Class150~600LB
主要材質：A216、WCB、A217、WC6、WC9、A351、CF8、CF8M
適用溫度：300℃

WZ41新型美標波紋管閘閥產品詳情

百鋼閥門集團生產銷售的WZ41新型美標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
1、美標波紋管閘閥結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、美標波紋管閘閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀。

WZ41新型美標波紋管閘閥公稱壓力

公稱壓力	150LB	300LB	600LB
密封實驗	2.2Mpa	5.5Mpa	11.0Mpa
殼體強度	3.0Mpa	7.5Mpa	15.0Mpa
適用溫度	300℃

WZ41新型美標波紋管閘閥主要零部件材質

序號	名稱	材質
1	閥體	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
2	閥板	A216 WCB+ER410	A217 WC6+STL	A217 WC9	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
3	閥桿	A182 F6a	17-4PH	17-4PH	A182 F321	A182 F316	A182 F304L	A182 F316L
4	墊片	不銹鋼柔性石墨
5	雙頭螺栓	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M	A193 B8	A193 B8
6	六角螺母	A194 2H	A194 4	A194 4	A194 8	A194 8M	A194 8M	A194 8M
7	閥蓋	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF8	A315 CF3	A315 CF3M
8	波紋管組件	A182 F321	A182 F321	A182 F321	A182 F321	A182 F316	A182 F316	A182 F316L
9	填料	柔性石墨/碳素纖維+不銹鋼絲
10	填料壓蓋	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8	A351 CF8	A351 CF8
11	支架	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M	A351 CF3	A315 CF3M
12	閥桿螺母	QAL9-4
13	手輪	A536 Cr60-40-18/A216 WCB

WZ41新型美標波紋管閘閥主要尺寸

DN	L	D	D1	D2	B	f	N-Φ	△H(STTODE)
1/2"	108	89	60.5	35	12	1.6	4-15	20
3/4"	117	98	70	43	12	1.6	4-15	25
1"	127	108	79.5	51	12	1.6	4-15	30
11/4"	140	117	89	64	13	1.6	4-15	35
11/2"	165	127	98.5	73	15	1.6	4-15	45
2"	178	152	120.5	92	16	1.6	4-19	55
21/2"	190	178	139.5	105	18	1.6	4-19	70
3"	203	190	152.5	127	19	1.6	4-19	85
4"	229	229	190.5	157	24	1.6	8-19	105
5"	254	254	216	186	24	1.6	8-22	130
6"	267	279	241.5	216	26	1.6	8-22	155
8"	292	343	298.5	270	29	1.6	8-22	205
1/2"	140	95	66.5	35	15	1.6	4-15	20
3/4"	152	117	82.5	43	16	1.6	4-19	25
1"	160	124	89	51	18	1.6	4-19	30
11/4"	178	133	98.5	64	19	1.6	4-19	35
11/2"	190	156	114.5	73	21	1.6	4-22	45
2"	216	165	127	92	23	1.6	8-19	55
21/2"	241	190	149	105	26	1.6	8-22	70
3"	283	210	168.5	127	29	1.6	8-22	85
4"	305	254	200	157	32	1.6	8-22	105
5"	381	279	235	186	35	1.6	8-22	130
6"	403	318	270	216	37	1.6	12-22	155
8"	419	381	330	270	42	1.6	12-25	205
1/2"	165	95	66.5	35	15	6.4	4-15	20
3/4"	190	118	82.5	43	16	6.4	4-19	25
1"	216	124	89	51	18	6.4	4-19	30
11/4"	229	133	98.5	64	21	6.4	4-19	35
11/2"	241	156	114.5	73	23	6.4	4-22	45
2"	292	165	127	92	26	6.4	8-19	55
21/2"	330	190	149	100	29	6.4	8-22	70
3"	356	210	168	127	32	6.4	8-22	85
4"	432	273	216	157	38	6.4	8-25	105
5"	508	330	267	186	45	6.4	8-29	130
6"	559	356	292	216	48	6.4	12-29	155
8"	660	419	349	270	56	6.4	12-32	205

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WZ41新型美標波紋管閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
