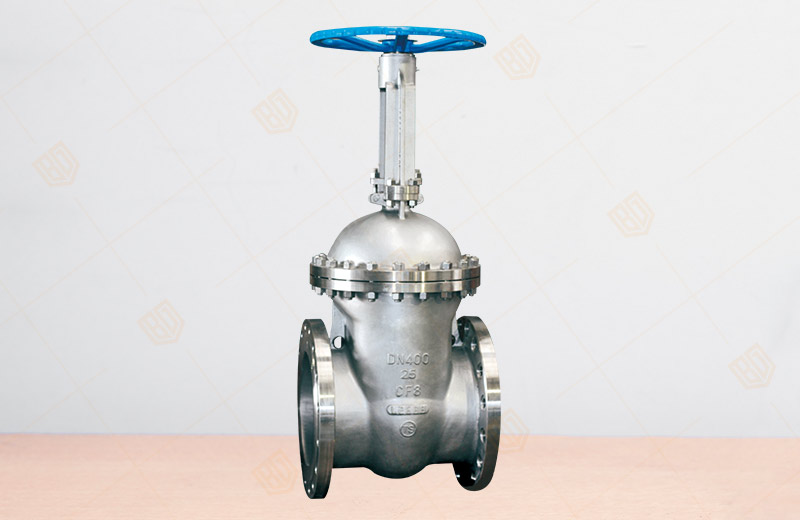

Z41W/Y不銹鋼大口徑閘閥

產品概況

產品型號：Z41W/Y
公稱壓力：PN1.0~16.0MPa
公稱通徑：DN50~1600mm
主要材質：不銹鋼
適用介質：水,油品酸堿腐蝕性等
設計規范：GB/T12234
結構長度：GB/T 12221
法蘭連接：GB/T 9113 JB/T 79
試驗與檢驗：GB/T 13927 JB/T9092

Z41W/Y不銹鋼大口徑閘閥產品詳情

一、Z41W/Y不銹鋼大口徑閘閥產品用途
百鋼閥門集團生產銷售的Z41W/Y不銹鋼大口徑閘閥具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截?cái)嚅y，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截?cái)喙苈分械慕橘|(zhì)。（不可做節流閥使用）。

二、Z41W/Y不銹鋼大口徑閘閥產品特點
1、常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為50；楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板；
2、密封可靠，性能優良；通常情況下采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松；楔形閘閥的形體簡單, 結構長度短，制造工藝性好，適用范圍廣；
3、可根據用戶用戶選配傘齒輪、電動、氣動等驅動裝置。

三、Z41W/Y不銹鋼大口徑閘閥主要連接尺寸

凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	1.0MPa
	DN	L	D	D1	D2	b	Z-φd	H	Do
	50	180	160	125	100	16	4-φ18	358	240
	65	195	180	145	120	18	4-φ18	373	240
	80	210	195	160	135	50	4-φ18	435	280
	100	230	215	180	155	50	8-φ18	500	300
	125	255	245	210	185	55	8-φ18	614	320
	150	280	280	240	210	25	8-φ23	674	320
	200	330	335	295	265	26	8-φ23	818	400
	250	380	390	350	320	26	12-φ23	969	450
	300	420	440	400	368	26	12-φ23	1145	500
	350	450	500	460	428	26	16-φ23	1280	500
	400	480	565	515	482	26	16-φ25	1452	560
	450	510	645	565	532	28	20-φ25	1541	600
	500	540	670	620	585	28	20-φ25	1676	640
	600	600	780	725	685	30	20-φ30	1874	720
	700	660	895	840	800	32	24-φ30	2083	800
	800	720	1010	950	905	34	24-φ34	2400	950
	900	780	1110	1050	1005	36	28-φ34	2950	1000
	100	840	1220	1160	1115	38	28-φ34	3245	1000
	1200	960	1450	1380	1325	40	32-φ41	3850	1100
	1400	1080	1675	1590	1525	42	36-φ48	3980	1200
	1600	1000	1915	1820	1750	46	40-φ54	4120	1300
