F943X電動分體式盲板閥
產品概況
產品型號：F943X
公稱通徑：DN300~2000mm
公稱壓力：PN0.05~0.25MPa
適用溫度：≤300℃
適用介質：煤氣及有毒、有害、易燃氣體
主要材料：碳鋼、不銹鋼、硅橡膠
驅動方式：電動、液動、氣動、電液動
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
一、F943X電動分體式盲板閥主要結構特點
1、百鋼閥門集團生產銷售的F943X電動分體式盲板閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。
二、F943X電動分體式盲板閥工作原理
1、由閥開啟到閥關閉：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。

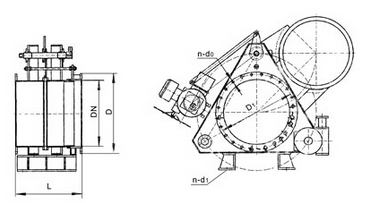

三、F943X電動分體式盲板閥主要外形尺寸
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22 |
12-φ22 |
580 |
|
350 |
490 |
445 |
24 |
12-φ22 |
580 |
|
400 |
540 |
495 |
24 |
16-φ22 |
680 |
|
450 |
595 |
550 |
24 |
16-φ22 |
680 |
|
500 |
645 |
600 |
24 |
16-φ22 |
680 |
|
600 |
755 |
705 |
26 |
20-φ26 |
680 |
|
700 |
860 |
810 |
26 |
24-φ26 |
680 |
|
800 |
975 |
920 |
26 |
24-φ30 |
680 |
|
900 |
1075 |
1020 |
26 |
24-φ30 |
710 |
|
1000 |
1175 |
1120 |
26 |
28-φ30 |
710 |
|
1100 |
1275 |
1220 |
26 |
28-φ30 |
710 |
|
1200 |
1375 |
1320 |
26 |
32-φ30 |
730 |
|
1300 |
1475 |
1420 |
26 |
32-φ30 |
830 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
830 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
830 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
830 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的F943X電動分體式盲板閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
