您當前位置: 產品中心 閘閥 傘齒輪漿液閥

PZ573X傘齒輪漿液閥

產品概況

產品型號:PZ573X
公稱通徑:NPS 2"~32"、DN50~800mm
壓力范圍:CL150、PN1.0~16.0MPa
工作溫度:-10℃~120℃
主體材質:碳鋼、不銹鋼
設計標準:API 600、API6D、ASME B16.34、GB/T 12234
結構長度:ASME B16.10、API6D、GB/T 12221
連接標準:ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗:API 598、GB/T 13927、JB/T 9092
壓力-溫度等級:ASME B16.34 、GB/T 12224

PZ573X傘齒輪漿液閥產品詳情

PZ573X傘齒輪漿液閥基本信息

       百鋼閥門集團生產銷售的PZ573X傘齒輪漿液閥刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點,可在工作壓力1.0MPa-2.5MPa,使用溫度-29-650℃情況下正常工作。

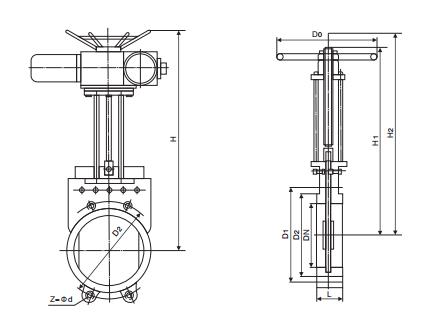

PZ573X傘齒輪漿液閥主要外形及連接尺寸


MPa

DN

L

D

D1

H

N-M

1.0

50

40

125

95

425

4-M16

65

40

145

 110

475

4-M16

80

50

 160

 127

505

8-M16

100

50 180

 149

580

8-M16

125

 50

210

 174

655

8-M16

150

 60

240

 199

745

8-M20

200

 60

295

 250

890

8-M20

250

 70

350

 310

1125

12-M20

300

 70

400 360

1325

12-M20

350

96 460 416

 1480

16-M20

400

100 515 466

 1645

16-M24



溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PZ573X傘齒輪漿液閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
